icon-o-matic-icon_64.pngIcon-O-Matic

Deskbar:Anwendungen
Ort:/boot/system/apps/Icon-O-Matic
Einstellungen:~/config/settings/Icon-O-Matic


Erst ein paar allgemeine Worte zu Icons in Haiku, bevor es um deren Erstellung geht.

index BeOS Pixelicons im Vergleich zu Haiku Vektoricons

Im Gegensatz zum BeOS verwendet Haiku vektor-basierte Icons an Stelle von pixel-basierten. Für diesen Zweck wurde ein eigenes "Haiku Vector Icon Format" (HVIF) entwickelt, das für eine kleine Dateigröße und schnelle Anzeige optimiert ist. Aus diesem Grund sind Haiku-Icons normalerweise erheblich kleiner als ein Pixelbild oder das weit verbreiteten SVG-Format. Ebenso sind Haiku-Icons nicht wie im BeOS auf 256 Farben (8bit Palette) beschränkt.
Als Beispiel das Icon vom Terminal:

PixelSVGHVIF
i-o-m-terminal-bitmap32 i-o-m-terminal-bitmap16terminal-icon_32terminal-icon_32
1,024 byte
+ 256 byte
7,192 byte 768 byte

Anzumerken ist, dass im BeOS immer zwei Versionen eines Icons (16x16 und 32x32 Pixel) verwendet wurden, um sowohl in der Listen- als auch in der Icon-Darstellung gut auszusehen.

Dieser Trick ist bei Vektoricons nicht mehr nötig. Diese sind nicht nur lediglich einige hundert Bytes groß, sie skalieren auch viel besser als Pixel-Icons. (Anmerkung: da das BeOS nur zwei verschiedene Icon-Einstellungen hatte - 16x16 und 32x32 - war das Problem der Skalierung nicht so ausschlaggebend.)

16x1632x3264x64128x128
Pixel i-o-m-bitmap16 i-o-m-bitmap32 i-o-m-bitmap64 i-o-m-bitmap128
Vektor i-o-m-vector16 i-o-m-vector32 i-o-m-vector64 i-o-m-vector128

index Icons sind Attribute

Icons werden als Attribut mit der jeweiligen Datei gespeichert. Nicht jede Datei muss allerdings so ein Attribut besitzen, um in einem Tracker-Fenster mit einem Icon dargestellt zu werden. Dateien, die kein eigenes Icon besitzen, erben das Icon ihres Dateityps. Das Icon für einen Dateityp lässt sich global mit Dateitypen in den Einstellungen ändern. Das spezielle Icon einer einzelnen Datei wird mit dem FileType Add-On im Kontextmenü zu dieser Datei geändert. Mehr dazu im Kapitel Dateitypen.

Als Attribute bleiben Icons einzelner Dateien nur in Dateisystemen erhalten, die diese Art Metadaten unterstützen. Dateien sollten deswegen mittels zip gepackt werden, damit die in den Attributen gespeicherten Informationen außerhalb einer BFS Partition nicht verloren gehen.

index Icon-Erstellung mit Icon-O-Matic

Icon-O-Matic ist der Icon-Editor unter Haiku. Die damit erstellten Icons können im Haiku-eigenen Format HVIF, als SVG oder PNG abgespeichert werden. Darüber hinaus ist es auch möglich, das Icon direkt als Attribut an eine bestehende Datei anzuhängen oder es als Ressource beziehungsweise Quelldatei für Programmierer bereit zu stellen. Da Icon-O-Matic speziell für das Format HVIF entwickelt wurde, kann man an der Arbeitsweise ein wenig die Struktur des HVIF Formats erkennen.

Im Gegensatz zu anderen Vektorgraphik-Programmen werden hier keine separaten Objekte erstellt, die jeweils ihre eigene Sammlung an Eigenschaften, wie Pfad, Strichstärke oder Farbe haben. Die einzelnen Objekte ("shapes") werden vielmehr aus mehrfach genutzten Pfaden ("paths") und Farben ("styles") zusammengesetzt und mit Eigenschaften ("properties") versehen. Dieses Wiederverwenden einzelner Elemente ist eines der Geheimnisse der Effizienz von HVIF. Auch wenn es dem Icon-Designer etwas mehr abverlangt, gibt es doch einige Vorteile, die für diesen Ansatz sprechen.
So können beispielsweise durch das Wiederverwenden eines Pfads mehrere Objekte gleichzeitig geändert werden. Besonders deutlich wird das beim Schattenwurf eines Objekts. Durch die Änderung des gemeinsamen Pfads, wird gleichzeitig zum Objekt auch dessen durch eine leichte Verzerrung erzeugte Schatten mitgeändert.

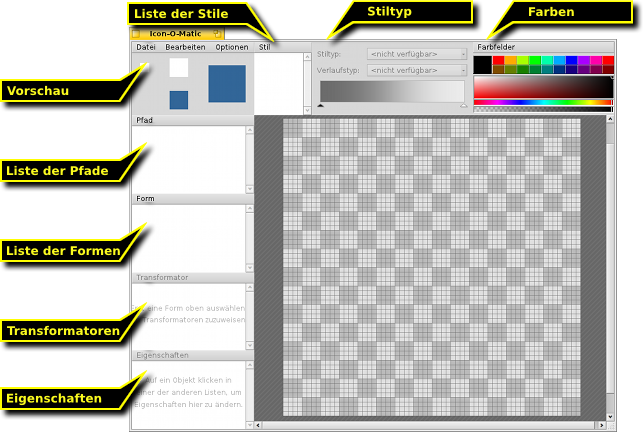

Ein kurzer Überblick über das Programmfenster von Icon-O-Matic:


Um ein sichtbares Objekt auf der Zeichenfläche zu erstellen, benötigt man eine Form mit einem Pfad und einem Stil. Der Einfachheit halber kann man eines davon, zwei oder alle drei Teile gleichzeitig aus dem Form Menü heraus erstellen. Zu jedem Objekt (Pfad, Form, Transformator oder Stil) existiert ein Befehlsmenü über dessen Elementliste. Darüber hinaus besitzt jedes Element noch spezielle Eigenschaften, die unter Eigenschaften gesetzt werden können.

index Pfad

Ein Pfad besteht aus mehreren Punkten, die durch eine Linie oder eine Bezier-Kurve miteinander verbunden sind. Um einzelne Punkte ändern oder hinzufügen zu können, muss der entsprechende Pfad links in der Pfadliste ausgewählt sein.

Ein Klick in die Zeichenfläche setzt den ersten Punkt eines Pfads. Dabei lässt sich auch gleich festlegen, ob es sich bei dem Pfad um eine Linie oder eine Kurve handeln soll: Ein einfacher Klick erzeugt eine gerade Linie. Wird die Maus-Taste gehalten und die Maus bewegt, erscheinen die typischen Greifer für Bezier-Kurven. Natürlich kann der Pfad auch noch nachträglich von einer Linie in eine Kurve oder andersrum geändert werden.

i-o-m-path-ab

Um von Bild "A" zu Bild "B" zu kommen, müssen einige Eckpunkte der Linie zu Kurvenpunkten umgewandelt werden. Dazu wird beim Klick auf einen Punkt die ALT Taste gehalten und dabei die Maus bewegt, damit die Bezier-Greifer erscheinen. Hierdurch ergibt sich eine symmetrische Bezier-Kurve: Beide Greifer sind fest miteinander verbunden. Wenn man nur einen der beiden verändern möchte, muss man wieder ALT drücken, während man einen Greifer bewegt.
Umgekehrt kann man einen Kurvenpunkt in einen Eckpunkt verwandeln, indem man ihn bei gedrückter ALT Taste anklickt.

Durch Klicken und Ziehen kann ein Punkt verschoben werden. Um mehrere Punkte gleichzeitig auszuwählen, zieht man bei gedrückter SHIFT Taste einen entsprechenden Auswahlrahmen auf. Ausgewählte Punkte erscheinen mit einem roten statt dem normal schwarzen Umriss.
Ein weiterer Punkt wird in einem Pfad eingefügt, indem man auf die Verbindungslinie zwischen zwei Punkten klickt.
Ausgewählte Punkte lassen sich mit ENTF entfernen. Alternativ kann auch ein nicht ausgewählter Punkt durch einen Klick bei gedrückter STRG Taste gelöscht werden.

Der Mauszeiger zeigt den aktuellen Bearbeitungsmodus:

i-o-m-pointer-move-path i-o-m-pointer-insert i-o-m-pointer-add i-o-m-pointer-delete i-o-m-pointer-bezier i-o-m-pointer-select
Punkt(e) bewegen Punkt(e) einfügen Punkt hinzufügen Punkt löschen
STRG
Eck-Punkt ↔ Kurven-Punkt
ALT
Auswahlrechteck
SHIFT

Ein Rechtsklick auf einen Punkt (oder einer Auswahl von Punkten) zeigt ein Kontextmenü:

Alles auswählenALT AWählt alle Punkte des aktuellen Pfads aus.
TransformierenTUm alle ausgewählten Punkte wird ein Rahmen gelegt, um sie zusammen bewegen, in der Größe verändern oder drehen zu können. Das funktioniert genauso wie weiter unten bei "Shapes" beschrieben.
TrennenTeilt die ausgewählten Punkte in zwei Punkte auf, die übereinander liegen.
SpiegelnDreht die ausgewählten Punkte um 180°. Das wirkt sich logischerweise nur bei Bezier-Punkten aus.
EntfernenENTFLöscht die ausgewählten Punkte.

Pfad Menü

Das Pfad Menü hat einige selbsterklärende Einträge: Rechteck hinzufügen, Kreis hinzufügen, Duplizieren oder Entfernen. Andere benötigen ein paar Worte der Erklärung:

UmkehrenWenn der Pfad nicht "geschlossen" ist (siehe weiter unten: Pfad Eigenschaften), wird ein neuer Punkt mit dem zuletzt gesetzten Punkt verbunden. Durch "Umkehren" wird der neue Punkt mit dem ursprünglichen Startpunkt des Pfads verbunden.
AufräumenEntfernt überflüssige Punkte, was insbesondere beim Import von SVG-Graphiken hilfreich ist.
Indizes vorwärts rotierenALT RHierdurch wird sozusagen die Öffnung eines Pfads gedreht. Am deutlichsten wird das bei einem nicht geschlossenen Pfad mit einem zugewiesenen Style und Shape und einem Stroke Transformator. Wenn der Pfad diese Form hat ⊂, wird er folgendermaßen gedreht: ⊂ ∩ ⊃ ∪.
Indizes rückwärts rotierenALT SHIFT RWie oben, nur links herum.

Pfad Eigenschaften

Die Eigenschaften links unten im Programmfenster bieten alle verfügbaren Einstellungen für das ausgewählte Objekt. Bei einem Pfad sind das: Name und ob er Geschlossen ist oder nicht.

index Form

Eine Form weist einem oder mehreren Pfaden einen Stil zu. Dadurch wird der Pfad auf der Zeichenfläche auch tatsächlich sichtbar. Die Zuweisung erfolgt, indem man bei ausgewählter Form die entsprechenden Pfade und den Stil ankreuzt.

Eine Form definiert, wie ein Pfad oder ein Stil angewendet wird, beispielsweise ob ein Objekt gefüllt oder umrandet ist (hier spielt zusätzlich noch ein "Transformator" eine Rolle; hierzu weiter unten mehr). Eine Form kann auch bewegt, gedreht oder in ihrer Größe geändert werden, ohne den verwendeten Pfad verändern zu müssen. Somit ist es möglich, einen einzigen Pfad mehrfach zu verwenden und unterschiedliche, aber ähnliche Formen zu erhalten.

i-o-m-shape

Wird eine Form aus der Liste ausgewählt, wird diese Form mit einem Rechteck umschlossen um sie hervorzuheben. Je nachdem, wo dieses Rechteck mit der Maus angefasst wird, kann man die Form verschieben, in der Größe verändern oder um den Mittelpunkt drehen. Der Mittelpunkt selbst kann auch verschoben werden. Mittels der SHIFT-Taste kann man beim Verschieben die Richtung unveränderlich halten, beim Drehen 45°-Schritte festlegen oder das Seitenverhältnis bei der Größenänderung beibehalten. Wie bereits bei der Bearbeitung des Pfads kann am Mauszeiger der aktuelle Bearbeitungsmodus abgelesen werden:

i-o-m- move-shape i-o-m-pointer-resize i-o-m-pointer-rotate i-o-m-pointer-move-rotation
Bewegen Größe ändern Drehen Mittelpunkt
verschieben

Formen liegen - jede für sich in einer separaten Ebene - übereinander. Die Position in der Z-Achse (also welche Form über oder unter welcher liegt) wird über die Reihenfolge in der Liste aller Formen festgelegt. Hier kann eine Form mit der Maus nach oben oder unten gezogen werden.

Form Menü

Das Menü Form bietet die bereits erwähnten Möglichkeiten eine "leere" Form, eine Form zusammen mit einem Pfad, einem Stil oder beidem zu erstellen, also Hinzufügen bzw. Mit Pfad/Stil/Pfad & Stil hinzufügen, sowie Duplizieren und Entfernen einer Form.

Referenzbild hinzufügen erstellt eine besondere 'Form'. Mit dieser Funktion lässt sich jede Pixel-Grafik (z. B. PNG oder JPEG) laden und als Hintergrund verwenden, während man an dem Icon arbeitet. Nützlich wenn man beispielsweise eine Vektorversion eines bestehenden Pixel-Icons erstellt. Dieses Referenzbild kann wie jede andere Form verändert werden (verschieben, drehen, Größe ändern), ist jedoch nicht Teil des Icons wenn es als HVIF gespeichert wird.

Weitere Menüpunkte:

Transformation zurücksetzenAlle Veränderungen an der Form (Größe, Verschieben, Drehen) werden zurückgesetzt.
Transformation einfrierenBei der Transformierung einer Form verbleiben die zugewiesenen Pfade an ihrer ursprünglichen Position. Das kann durchaus gewollt sein, so zum Beispiel, wenn mehrere Formen auf einen Pfad zurückgreifen oder man die Option "Am Raster ausrichten", also Optionen | Am Gitter einrasten, aktiviert hat.
Anderenfalls wird durch diesen Menüpunkt die Transformation auf die Pfade angewendet und ein zukünftiges "Transformation zurücksetzen" setzt auf diese neue Transformation zurück.

Form Eigenschaften

Neben Name kann eine Form noch diese Eigenschaften haben:

Min LODMinimaler "Level of Detail" - also Detail-Grad.
Max LODMaximaler Detail-Grad

Referenzbilder haben stattdessen einen Alpha Wert, um deren Transparenz einzustellen (0-255).

Level of Detail (LOD)
16x1632x3264x64
i-o-m-lod-icon_16 i-o-m-lod-icon_32 i-o-m-lod-icon_64

Ein gutes Beispiel für den Detail-Grad ist das Icon von BeVexed.
Je nachdem, welche Icon-Größe im Tracker eingestellt ist, kann für jede Form festgelegt werden, ob sie angezeigt wird, oder nicht. In diesem Beispiel wären die Zahlen bei 16x16 nicht mehr erkennbar und würden nur stören. Über den entsprechenden Wert beim Detail-Grad wurden sie ausgeblendet.

Der Wert für den "LOD" errechnet sich folgendermaßen: ein LOD von 1.00 ist für eine Icon-Größe von 64x64 festgelegt. Für andere Größen ist die Icon-Größe durch 64 zu teilen. So hat ein Icon der Größe 16x16 einen LOD von 16/64 = 0.25. Eine Form wird unterhalb seines Min LOD, beziehungsweise überhalb seines Max LOD nicht angezeigt.

Wenn man also den Min LOD einer Form auf 0.0 und den Max LOD auf 0.5 setzt, dann wird diese Form nur angezeigt, wenn die Icon-Größe im Tracker kleiner oder gleich 32x32 ist. Wenn sie bereits ab dieser Größe ausgeschlossen werden soll, muss ein Wert kleiner als 0.5 - beispielsweise 0.49 - eingegeben werden.

Der "LOD" kann nicht nur dafür verwendet werden, Formen ein- oder auszublenden, sondern unter anderem auch, um Linien verschiedener Strichstärken zu verwenden: Die Form duplizieren, am Duplikat die gewünschten Änderungen vornehmen und bei beiden den LOD so einstellen, dass entweder die eine oder die andere Form angezeigt wird. Hierbei ist aber darauf zu Achten, dass die Werte der jeweiligen Detail-Grade nicht überlappen! Sonst sind bei einer Icon-Größe beide Formen sichtbar...
Wenn zum Beispiel "Form 1" unterhalb 48x48 zu sehen sein soll und "Form 2" überhalb (LOD: 48/64 = 0.75):

RichtigFalsch
Form 1Min LOD0.00Min LOD0.00
Max LOD0.74Max LOD0.75
Form 2Min LOD0.75Min LOD0.75
Max LOD4.00Max LOD4.00

index Stil

Ein Stil kann entweder eine Vollfarbe oder ein Farbverlauf sein.
Neben vordefinierten Farben der Farbpalette unter Farbfelder kann man auch seine eigene Farbe mischen. Der Regler unterhalb des Farbspektrums legt den Alpha-Kanal einer Farbe, also deren Transparenz, fest.

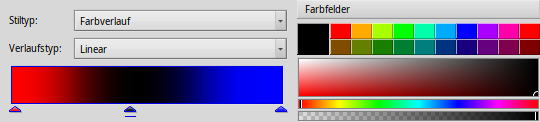

i-o-m-gradients

Ein neuer Stil kann auch erstellt werden, indem man zuerst die gewünschte Farbe wählt oder mischt und diese dann in die Stil-Liste zieht.

Wählt man als Stil einen Farbverlauf, kann man noch zwischen Linear, Radial, Raute und Konisch wählen. Die Anfangs- und Endfarbe kann durch Ziehen aus der Farbübersicht auf den dreieckigen Marker gewählt werden.
Natürlich kann der Marker verschoben werden, um den Farbverlauf anzupassen. Zusätzliche Marker können durch Doppelklick in den Farbverlauf hinzugefügt werden. Mittels ENTF wird der ausgewählte (unterstrichene) Marker gelöscht.

Wie bei einer Form kann das Rechteck, dass den Gradient auf der Zeichenfläche repräsentiert, verschoben, gedreht oder in seiner Größe verändert werden.

Stil Menü

Das Menü Stil enthält die Einträge Hinzufügen, Duplizieren und Entfernen, sowie Transformation zurücksetzen.

Stil Eigenschaften

Der Eintrag Name ist der einzige im Menü Eigenschaften eines Stils.

index Transformator

Eine Form kann zusätzliche Transformatoren haben, die sein Erscheinungsbild verändern.

Transformator hinzufügen

KonturFügt einen Umriss um die ausgewählte Form hinzu.
UmrandungDie ausgewählte Form wird mit einem Strich gezeichnet, statt mit dem Stil gefüllt.
PerspektiveDie vier Eckpunkte der Form lassen sich einzeln verschieben, um einen perspektivischen Effekt zu erzielen.

Abhängig von der Art des Transformators erhält man unterschiedliche Eigenschaften.

Transformator Eigenschaften

Neben dem Namen zeigen die Eigenschaften noch folgende (je nach Art leicht unterschiedliche) Optionen:

StrichstärkeDie Breite der Kontur oder Umrandung.
Enden(nur bei "Stroke") Definiert die Endpunkte einer Linie: Butt - abgeflacht, Square - die Linienbreite wird auf die Linie als Abschluss-Quadrat aufgesetzt, oder Round, die Linie wird abgerundet.
Ausrichtung erk.(nur bei "Contour") Stellt sicher, dass Icon-O-Matic - insbesondere bei Pfaden, die sich selbst schneiden - die Kontur um einen Pfad immer außen anbringt.
VerbindungenDefiniert, wie Linien an einem Punkt miteinander verbunden werden: Miter (auf Gehrung), Round (abgerundet) oder Bevel (abgeschrägt).
GehrungslimitNur wenn unter Verbindungen "Miter" ausgewählt wurde: Diese Einstellung beeinflusst das Aussehen des Gehrungsschnittes.

index Über das Abspeichern

Am oberen Rand des Fensters findet man die übliche Menüzeile. Datei, Bearbeiten und Optionen sind hinreichend selbsterklärend. Sehen wir uns stattdessen lieber die Möglichkeiten des Abspeicherns genauer an.

Datei | Speichern als... speichert die Datei im speziellen Format von Icon-O-Matic, das zusätzliche Informationen, wie den Namen von Pfaden, Formen oder Stilen, mit abspeichert. Diese Informationen gehen, um Speicherplatz zu sparen, verloren, wenn das Icon exportiert wird. Es empfiehlt sich, Entwürfe für eine spätere Verwendung in diesem Format zu speichern, da sonst alle Objekte ihren Namen verlieren und nur noch <path>, <shape>, respektive <style> heißen.

Datei | Exportieren als... öffnet ein Dialogfenster zum Exportieren der Grafik. Das Dateiformat kann über ein Auswahlmenü unten im Dialogfeld bestimmt werden:

HVIFHaiku Vektor Icon Format
HVIF RDefExportieren als Resource (wird von Programmierern verwendet)
HVIF QuellcodeExportieren als Quellcode (wird von Programmierern verwendet)
SVGExportieren als SVG
PNGExportieren als PNG in der Größe 64x64 Pixel
PNG SatzExportieren als PNG in den Größen 16x16, 32x32 und 64x64 Pixel
BEOS:ICON AttributNach Auswahl einer Datei wird die Grafik direkt als Icon-Attribut dieser Datei zugewiesen
META:ICON AttributNach Auswahl einer Datei wird die Grafik als Icon (als Meta-Daten) dieser Datei zugewiesen

index Tipps & Tricks

Ein paar Dinge, die man beherzigen sollte, wenn man Icon-O-Matic verwendet:
