icon-o-matic-icon_64.png图标套件

桌面栏:应用程序
位置:/boot/system/apps/Icon-O-Matic
设置:~/config/settings/Icon-O-Matic


在正式开始使用图标套件创建图标之前,我们需要了解一些有关 Haiku 图标的基本信息。

index 位图图标 VS 矢量图标

与 BeOS 不同,Haiku 使用矢量图标而非点阵图标。Haiku 项目已经开发了一种特殊的矢量图标格式(HVIF),并且对文件大小和快速渲染做了充分的优化。这就是我们的大部分图标所占的空间要比点阵图标和常用的 SVG 格式图标小 非常多 的原因。同时,和 BeOS 的点阵图标不同,Haiku 图标并没有限制于 8 位的调色板(256 色)。
以下面的终端图标为例:

点阵图标SVGHVIF
i-o-m-terminal-bitmap32 i-o-m-terminal-bitmap16terminal-icon_32terminal-icon_32
1,024 字节
+ 256 字节
7,192 字节 768 字节

注意,BeOS 使用l两种图标尺寸,16x16 和 32x32,分别为了在列表和图标视图模式获得良好的视觉效果。

矢量图标则无需这种技巧。它们除了仅需使用几百字节的空间,而且缩放效果也要比点阵图标好很多。(注意:BeOS 仅提供了16x16 和 32x32 两种图标。)

16x1632x3264x64128x128
点阵图标 i-o-m-bitmap16 i-o-m-bitmap32 i-o-m-bitmap64 i-o-m-bitmap128
矢量图标 i-o-m-vector16 i-o-m-vector32 i-o-m-vector64 i-o-m-vector128

index 图标属性

图标保存为相应文件的属性。但是,这也并不意味着,每个文件都必须具有该属性,并在文件浏览器窗口中显示为图标:数据文件从其文件类型继承图标。您可以使用 文件类型 首选项全局修改文件类型的图标。如果您只希望为单个文件添加图标,您可以使用其中的 文件类型附加组件。更多信息请查阅 文件类型

图标作为属性之一,只有支持元数据的文件系统才可以保留文件的单独图标。因此,如果您需要从 BFS 卷发送文件,请考虑将它们打包,这样可以保留它们的图标和其他属性。

index 创建图标

图标套件是 Haiku 的图标编辑工具,它允许您将作品保存成为 HVIF,SVG 或者 PNG 格式。图标也可以直接用作某个文件的属性,或者导出为开发者可以使用的资源或源文件。因为应用程序可以剪裁为优化的 HVIF 格式,它的用法也反映了该格式的内部结构。

不同于普通的矢量绘图软件,你不会面对包括着众多属性(如路径、笔画粗细、笔画和填充色等等)的单独的对象。 你要把你共享路径(“模型”)、颜色(“样式”)的对象组合起来,并给他们设置特定的属性。这种元素重复的方法就是HVIF图标高效率的秘诀之一。 尽管这可能让图标设计者受到一定限制, 但这样的方法也有一些优点。
比如,通过重复使用路径,几个对象可以通过修改这一个路径而同时改变。比如一个对象和它的阴影,修改他们共享的路径就会让对象本身和它的阴影(可能会发生轻微的畸变)同时改变。

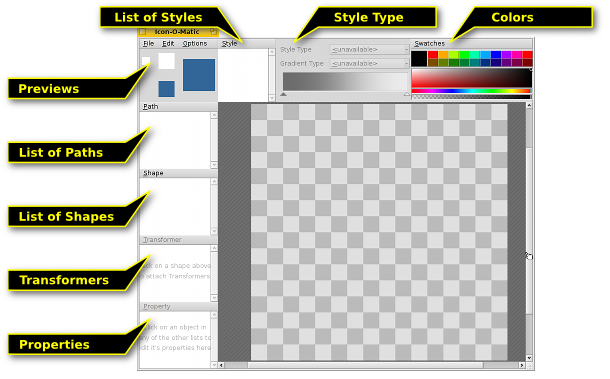

下面是 图标套件 窗口的预览截图:


要在绘图区创建一个可见对象,你需要创建一个拥有路径和样式(颜色)的模型。你可以很容易地从模型 菜单中创建一个、两个甚至更多模型。 每类对象 (路径,模型,变换和样式) 在其元素对象列表上都有一个菜单, 其中提供了多种命令。 每个元素在 属性 视图中都有可以进行设置的特定选项。

index 路径

路径有多个点组成,这些点通过直线或贝塞尔曲线链接。为了在某个路径上添加或修改点,该路径必须处在选中的路径列表中。

点击绘图区域将会创建首个点。在创建首个点时,您可以决定线条为直线或者曲线:简单的点击和释放将会创建直线,按下鼠标按键并且拖动鼠标将会画出贝赛尔曲线。当然,您也可以之后进行修改。

i-o-m-path-ab

为了将 A 中的图形修改为 B 中的样式,你需要把一些边角点转换成曲线点。在点击该点后,按下 ALT 键同时拖拽该点即可完成该操作。 该操作可以画出匀称的贝塞尔曲线:点与点之间将随着彼此的移动而改动。如果你只需要移动单个点,则只需要在拖拽时按下 ALT 键。
反之亦然,把曲线点转换成边角点,则按下 ALT 键,然后点击相应点。

移动点时,只需要点击该点并拖拽即可。要选中多个点,则需要按下 SHIFT 键并用鼠标圈出所要选定的区域。选中的点将显示为红色边框而不是通常的黑色。
在路径中插入点,您点击两点之间的连接线。
按下 DEL 键,或在点击相应点时按下 CTRL 键将会删除选中点。

鼠标指针指示栏了当前模式:

i-o-m-pointer-move-path i-o-m-pointer-insert i-o-m-pointer-add i-o-m-pointer-delete i-o-m-pointer-bezier i-o-m-pointer-select
移动点 插入点 添加点 删除点
CTRL
平滑曲线
ALT
选择点
SHIFT

您可以通过右键点击某个点或选中点打开一个上下文菜单:

全选ALT A选中当前路径中的所有点。
压缩T将所有选中点放置于转换框,这样您可以集中对它们进行移动,自定义大小和旋转。它和模型的运行相似,它将会在下面的内容中讲到。
分割将选中点分割为二,两者重叠放置。
翻转将选中点旋转 180°。仅对贝塞尔曲线点有效。
删除DEL删除选中点。

路径菜单

路径 菜单提供了几个选项以 添加矩形添加圆形复制移除 路径。下面将对某些内容加以详述:

撤销如果你的路径不是“闭合的” (参见下述的路径属性),点击绘图区将总是创建新点,并且将其与最后一个点连接。“反向”将会和顺序相反,您的新点将会链接到原始的起始点。
清除对于导入的 SVG 图像非常有用,该功能将移除多余点。
顺时针旋转ALT R实际上,该功能用于旋转路径的开口。在使用具有类型和描边变换的模型的非闭合路径时最为明显。如果您的路径为 ⊂ ,那么旋转后的结果为:⊂ ∩ ⊃ ∪。
逆时针旋转ALT SHIFT R功能同“顺时针旋转”,但方向相反。

路径属性

窗口左下角的属性 提供了当前选中对象的所有可用设置。路径只有两个设置:名称 和路径是否 闭合

index 模型

一个模型组将具有同一样式的路径组织在一起。实际上,它是您可以在绘图区看到的确切对象。编组可以通过路径和样式前的复选框完成:只要选择模型,标出希望的路径和样式即可。

模型定义了路径和样式应用的方法,例如,如果某个对象进行了填充或者描边(这可以通过模型转换来完成,我们之后将进行介绍)。并且,在不改变所用路径的情况下,可以移动,翻转或者自定义模型大小。通过这种方式,您可以复用单个路径来获取相关但不同的模型。

i-o-m-shape

当从列表中选择模型时,其周围将会显示出矩形边框。根据您所选取点的不同,模型将会以其中心为基准进行移动,定义大小及翻转,当然中心本身也会移动。在移动,限制翻转角度为 45° 角,定义大小时限制长宽比时,按下 SHIFT 键将会锁定方位。鼠标指针将会指示当前模式:

i-o-m- move-shape i-o-m-pointer-resize i-o-m-pointer-rotate i-o-m-pointer-move-rotation
移动 定义大小 旋转 移动
旋转点

模型出于所有其他图形内容之上,如果您愿意,你可以将所有的图形都处在独自的层。如果希望重新进行排序,您可以将它们拖动到列表中的其他位置。

模型菜单

The Shape menu offers the before mentioned possibility to Add empty, with path/style/path & style and to Duplicate or Remove a shape.

With Add reference image you can create a special kind of shape. It lets you load any bitmap image (e.g. PNG or JPEG) to use as a background while working on the icon. Very handy when creating a vector version of an existing bitmap icon, for example. The reference image can be manipulated like any other shape (moved, rotated, resized), but will not be part of the icon when saved as HVIF.

Then there is:

重置转换撤销所有应用于模型的移动,定义大小和翻转转换等操作。
冻结转换当您变换模型时,其指定路径将保持原位。这可能是有意的;可能多个模型使用那个路径,可能您希望使用 选项 | Snap to Grid 在像素边界上精确地绘制点。
不然,“冻结变形”将应用当前模型变形到指定路径。而“重置变形”将返回到该新状态。

模型属性

除了名称,模型的属性视图还有以下选项:

Min LOD最小细节级别
Max LOD最大细节级别

Reference images have instead an Alpha value to set their transparency (0-255).

细节级别(LOD)
16x1632x3264x64
i-o-m-lod-icon_16 i-o-m-lod-icon_32 i-o-m-lod-icon_64

看看为什么 16 像素的 BeVexed 图标上面没有数字?这可以通过模型的 “细节级别” 来完成。
利用 LOD,您可以根据模型尺寸来控制其可见性。这样,您就可以忽略那些在大图标中有很好感官,但在小图标中不很重要的细节。

工作原理:1.0 的细节级别定义为 64 像素的图标尺寸。为了获取某个特别图标尺寸的细节级别,您只需要将其除以 64 即可得到,如,16 像素的细节级别为 16/64 = 0.25。细节级别小于 Min LOD 和大于 Max LOD 的模型将是不可见的。

因此,如果您设置模型的 Min LODMax LOD 分别为 0.0 和 0.5 ,那么这也就意味着只有图标尺寸小于或者 等于 32 像素的模型才是可见的。如果您希望排除 32 位像素的图标尺寸,那么您必须使其小于 0.5,比如 0.49。

细节级别不仅可用于忽略细节模型,并且如果有需要您可以修改描边宽度为其他尺寸。简单的复制模型,做出修改,并且设置它们的细节级别以显示其中之一。当您无意重叠了模型细节级别,并且奇怪为什么某个尺寸都是可见时,下面就是这些潜在问题的来源...
例如,如果模型 1 在小于 48 像素时显示,而模型 2 在大于 48 像素时显示(LOD:48/64 = 0.75):

合适不合适!
模型 1Min LOD0.00Min LOD0.00
Max LOD0.74Max LOD0.75
模型 2Min LOD0.75Min LOD0.75
Max LOD4.00Max LOD4.00

index 样式

样式可以设置为纯色或一些渐变色。
除了 调色板 中的预设颜色,您可以通过点击当前颜色来创建新的颜色。并且需要注意,色谱下的滑块可用于设置色板(透明板)。

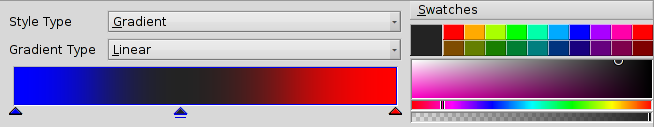

i-o-m-gradients

您可以通过混合颜色创建新的样式,并且很容易地将其拖拽到样式列表。

如果你需要定义渐变色,则需要指定渐变色的类型 (线性射线菱形锥向)并定义起始色和终止色。这可以通过将颜色从调色板拖拽至渐变色相应的色彩指示区来完成。
当然,您也可以通过移动这些指示区根据个人爱好来改变渐变色的样式。您也可以通过双击渐变色来插入多个指示区添加多种颜色。按下 DEL 将会删除选中指示区。

您可以在绘图区移动,自定义大小或者翻转渐变色的表示框直到满足需要。这也同样适用于模型。

样式菜单

样式 菜单提供了常用的 添加复制删除 样式,还有 重置变换 等操作。

样式属性

名称 是样式仅有的属性

index 变形

模型可以通过转换来修改其外观。然而,其效果不仅精细,而且还有变形金刚般的魔力...

变形添加菜单

轮廓为模型添加轮廓线。
描边为模型路径描边而不是填充为某种样式。
PerspectiveAllows to individually move the four corners of the shape to create the effect of perspective.

根据变形种类的不同,您所取得的属性也不相同。

变形属性

Besides a Name the Properties view has these (depending on its type slightly differing) options:

WidthThe width of Stroke or Contour.
端点形式仅适用于描边。定义线条的结束端点:楔形方形圆形
检测方向仅适用于轮廓。决定轮廓位于路径之外或之内。
连接形式定义线与线连接方式:斜线圆弧倒角
联接限制仅当上述的 连接形式 设置为 “斜线” 时,该设置才会作用于斜线连接的外观。

index 保存图标

窗口顶部是常见的菜单栏,文件编辑选项 等。它们的用法都非常容易理解,因此我们只需要了解如何保存您的作品。

文件 | 保存为... 将会保存为特别的图标套件格式,它将保持附加信息,如路径名称,模型和样式。如果您希望到处以节省空间,这些信息都将会从图表中移除。但是使用这种方式备份您的作品比较好,因为如果没有对象的名称,所有的内容都将会命名为 “<path>/<shape>/<style>” ,这样将使修改非常繁杂。

文件 | 导出为... 打开一个类似的文件保存面板,其底部有一个文件格式的弹出菜单,提供了如下选择:

HVIFHaiku 矢量图标格式
HVIF RDef保存为程序员使用的资源
HVIF Source Code保存为程序员使用的源代码。
SVG保存为 SVG
PNG保存为 64 像素 PNG
PNG Set保存为 16,32 和 64 像素 PNG
BEOS:ICON Attribute选择文件并直接设置其图标属性
META:ICON Attribute选择文件并将鼠标附加为元数据

index 提示与技巧

在使用图标套件时,您需要注意一些东西,还有一些常用的使用提示:
